電纜橋架說明書（2019最新）

一、電纜橋架產品展現


1、電纜橋架是一種在建筑行業使用得非常多的建筑材料，它能保護電纜電線不受外界因素順壞，同時還保護我們用電時的安全保障。


2、電纜橋架型號分為槽式橋架、托盤式橋架和梯式橋架，是由支架、托臂和安裝配件組成，建筑物內橋架可以獨立架設，也可以敷設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架。


二、電纜橋架型號介紹


常用的電纜橋架型號有：槽式、托盤式、梯式

• XQJ-C槽式橋架（無孔托盤式橋架）：它的外觀跟盒子沒有什么區別，是一種全密封型的橋架，它抗腐蝕性能和屏蔽性能非常的強。
• XQJ-P托盤式橋架（有孔托盤式橋架）：它的外觀和槽式幾乎沒什么差別，不過它的底部帶有打孔，所以散熱性能會比槽式的好很多。
• XQJ-T梯式橋架：它的外觀跟梯子一樣，是根據國內外的最新資料研制的新型橋架，梯式電纜橋架普遍用于敷設高壓電纜線。散熱好，易維護。

三、電纜橋架材質介紹


常用的電纜橋架材質有：鍍鋅(冷軋板)、鋁合金(1060)、不銹鋼(201、304)

鍍鋅電纜橋架：由冷軋板通過鍍鋅附著在表面制成鍍鋅橋架，擁有良好的防腐和抗干擾能力。鍍鋅電纜橋架執行標準應符合：JB/T 10216-2013《電控配電用電纜橋架》

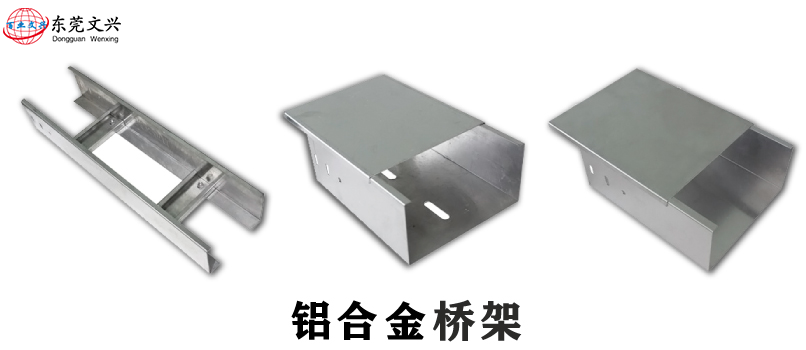

鋁合金電纜橋架：采用1060鋁板制作，該鋁板鋁含量高達99.6%以上，鋁合金梯式橋架具有抗腐蝕、耐磨、防水和使用壽命長等性能。鋁合金電纜橋架執行標準應符合：JB/T 10216-2013《電控配電用電纜橋架》

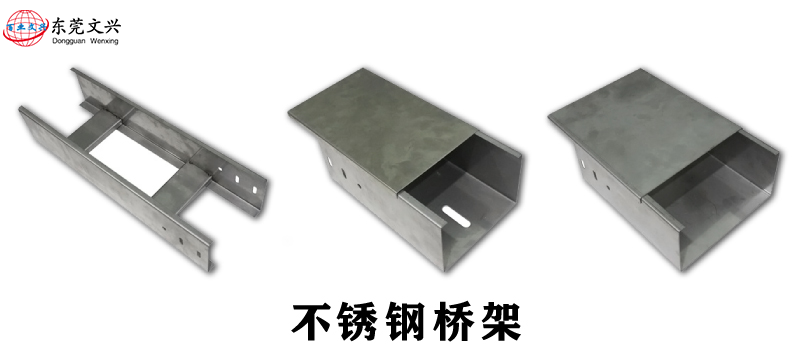

不銹鋼電纜橋架：使用201不銹鋼、304不銹鋼材質制造而成，201/304不銹鋼是行業最通用的型號，直接決定橋架本身的抗腐蝕及其強大耐用性?xún)r(jià)值，不銹鋼材質比其他橋架材質耐用價值還高，具有耐腐蝕、防水、耐高低溫、硬度強等性能。不銹鋼電纜橋架執行標準應符合：JB/T 10216-2013《電控配電用電纜橋架》、GB/T 20878-2007《不銹鋼和耐熱鋼 牌號及化學成分》。


四、電纜橋架表面處理方式


常用的電纜橋架表面處理方式有：防火、噴塑、熱浸鋅“熱鍍鋅”

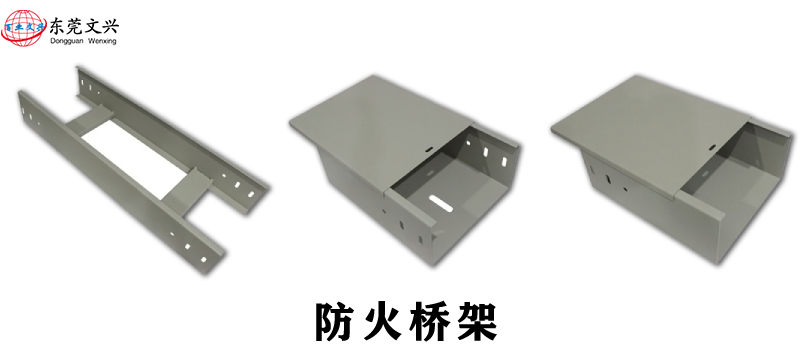

防火電纜橋架：它是由鍍鋅橋架經過加工表面處理一層防火涂料烤漆生產而成，表面摸起來會有粗糙斜斜的感覺，防火電纜橋架表面的防火涂料當遇到火災后不會燃燒，并且可以阻隔火勢繼續蔓延下去，起到一定的防火作用。防火電纜橋架執行標準應符合：JB/T 10216-2013《電控配電用電纜橋架》、GB 8624-2012《建筑材料及制品燃燒性能分級》

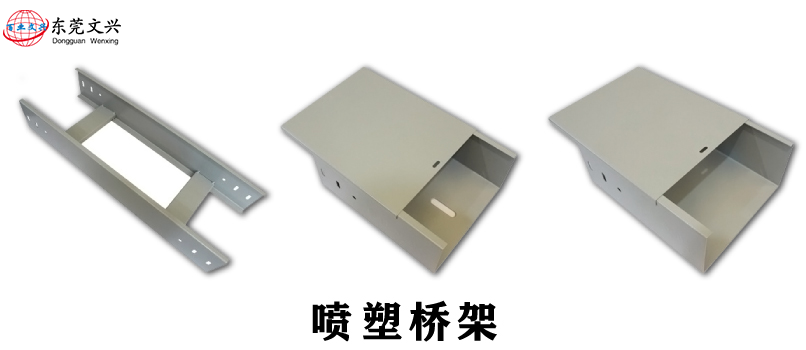

噴塑電纜橋架：采用鍍鋅電纜橋架經過一層靜電噴塑加工而成，主要特點是：增強抗腐蝕力、耐老化、增高附著力、防水，表面顏色還可以自定義選擇喜歡的或與建筑設計相搭的顏色作為搭配橋架外表樣式，起到美觀的效果。噴塑電纜橋架執行標準應符合：JB/T 10216-2013《電控配電用電纜橋架》

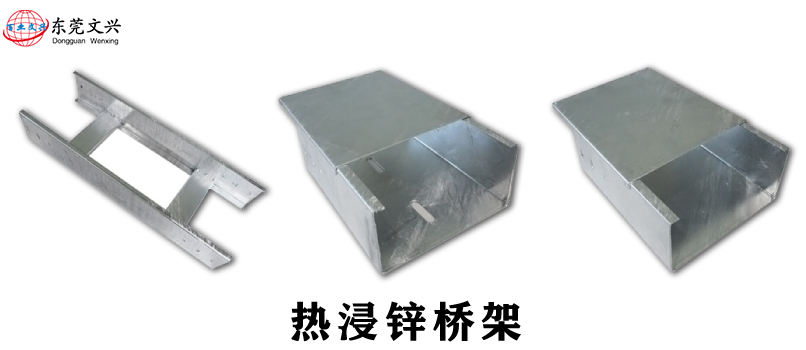

熱浸鋅橋架：熱浸鋅又稱為“熱鍍鋅”，劃重點（熱鍍鋅跟普通鍍鋅可是不一樣的），首先把原產品鍍鋅橋架進行除鋅后將鋼構件浸入600°C左右高溫融化的鋅液中，使得橋架表面附著厚厚的鋅層。熱浸鋅電纜橋架具備針對性的增強防腐效果，是將鋼、不銹鋼、鑄鐵等金屬浸入溶融液態金屬中獲得鍍層的一種工藝技術。熱浸鋅電纜橋架執行標準應符合：JB/T 10216-2013《電控配電用電纜橋架》

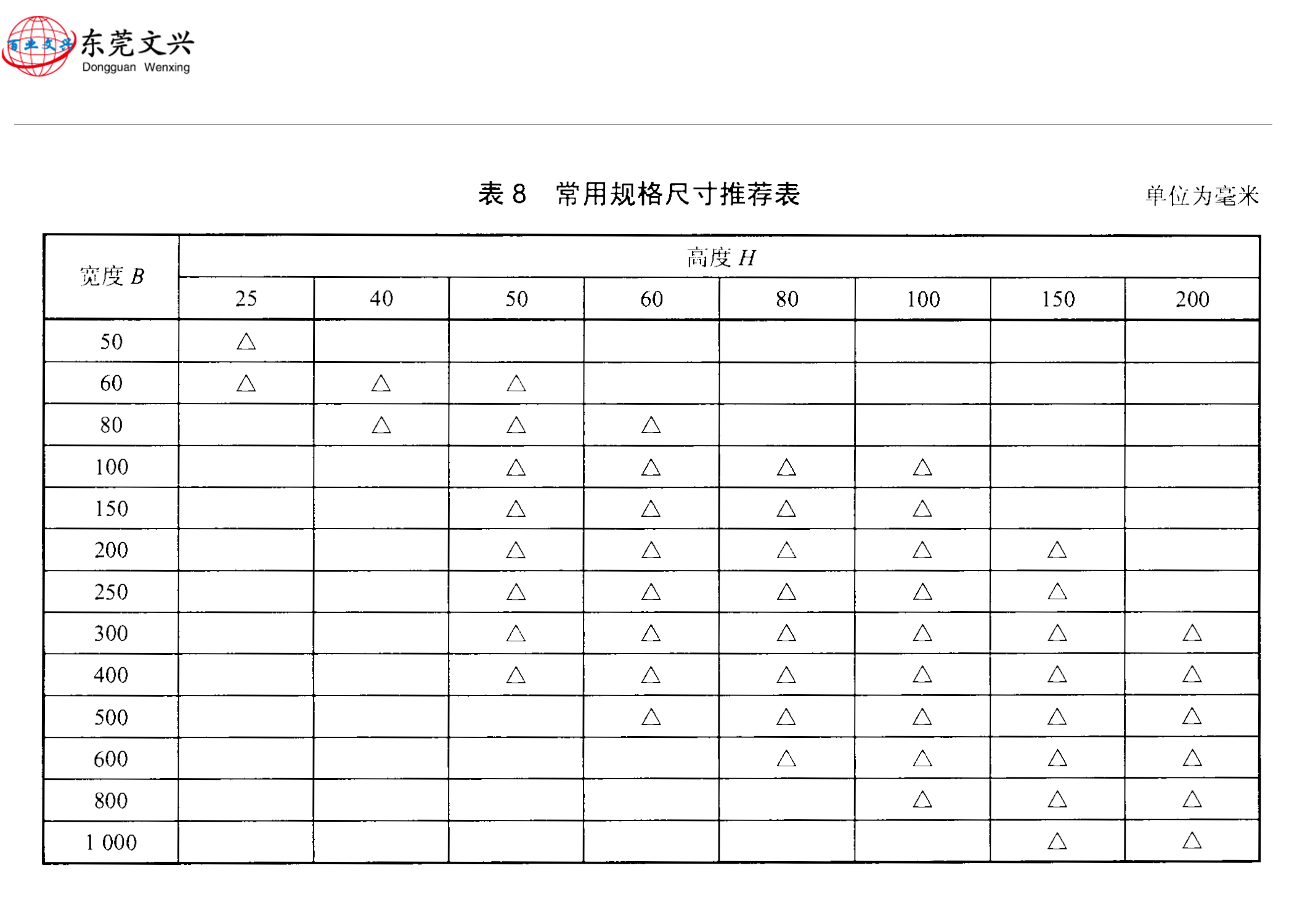

五、電纜橋架常用規格

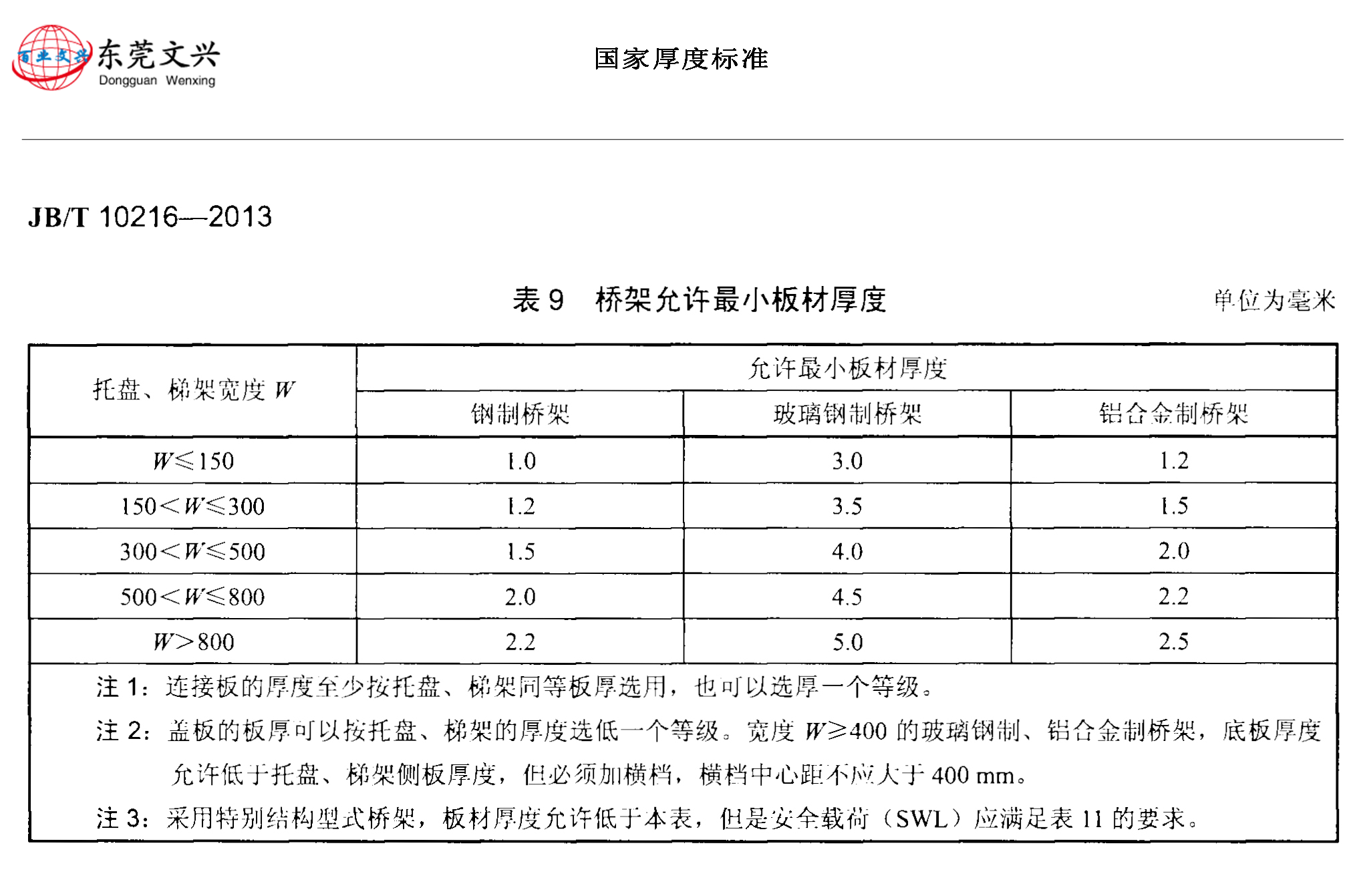

六、電纜橋架壁厚國家標準
