橋架安裝設計圖集

發布時間：2017-12-22 14:31:54?? 點擊次: ?? 東莞雷正電纜橋架有限公司

一、主材料

電纜橋架、橋架彎頭、橋架三通、橋架四通、橋架異徑接頭。

二、安裝附材

連接片、槽夾、螺絲、接地線、托臂、立柱、支架、螺栓、槽吊碼、吊桿等等...

（以上是常用安裝材料，供與參考，實況根據現場安裝環境而定。）

（1）先把螺栓預埋安裝固定好，再用支架、立柱、托臂、吊桿進行安裝（根據環境設計平面圖而定）

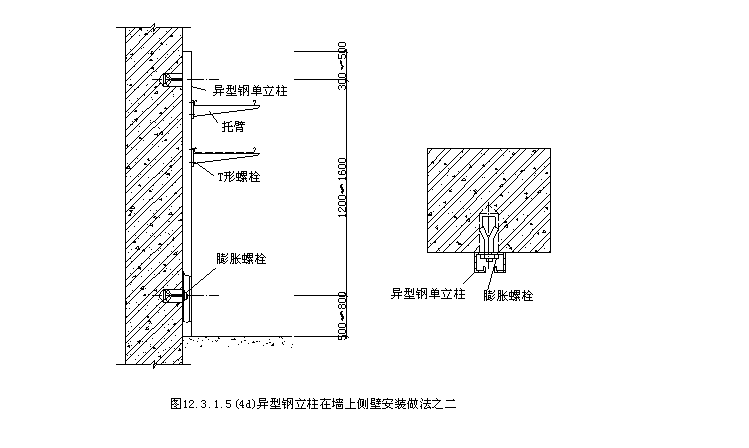

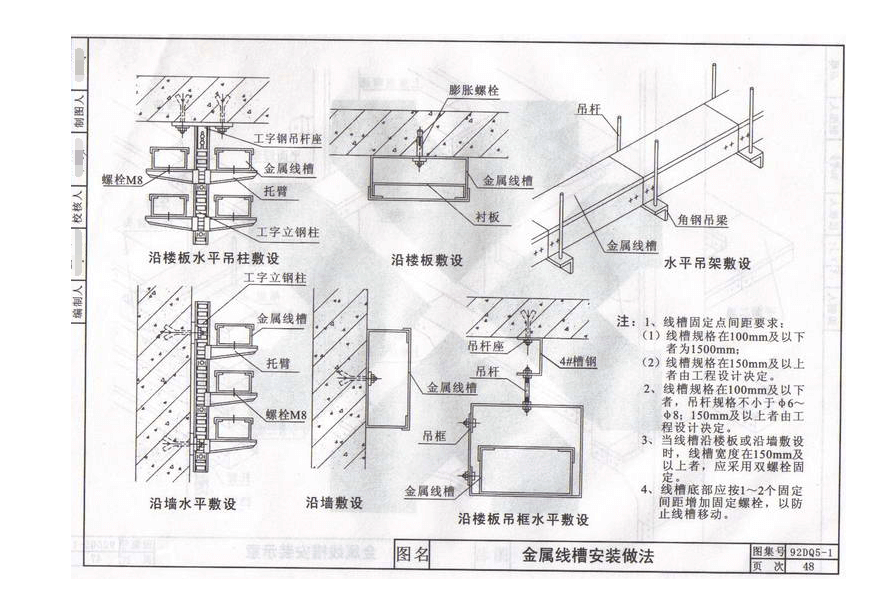

立柱托臂安裝圖

三、橋架安裝：

（1）確定好橋架寬度：不放電纜（線）的條數，電纜直接及間距來確定電纜橋架的型號、規格、厚度，衡量好橋架的荷載能力。

（2）電纜橋架安裝在高出地面2米以上，與頭頂部頂棚或其他障礙體不應小于0.3米，寬度不能小于0.1米。

（3）電纜橋架水平敷設時，支撐跨度點一般為1.5~2.5米，而垂直敷設時固定點不能大于1.8米，最好每1.5米固定一個支撐點，彎通、三通的地方則需要增加獨立支撐點。

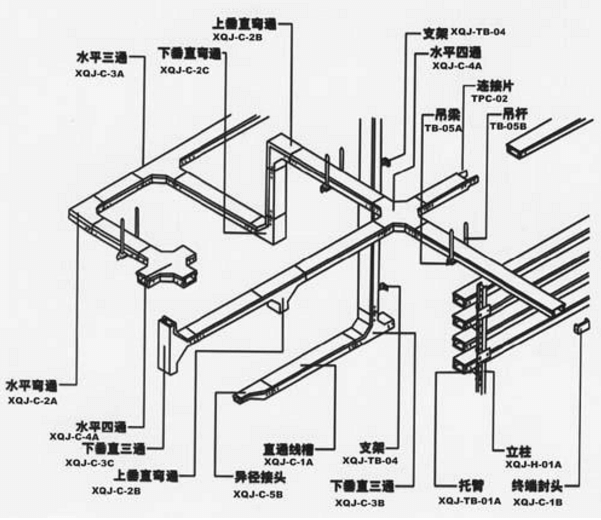

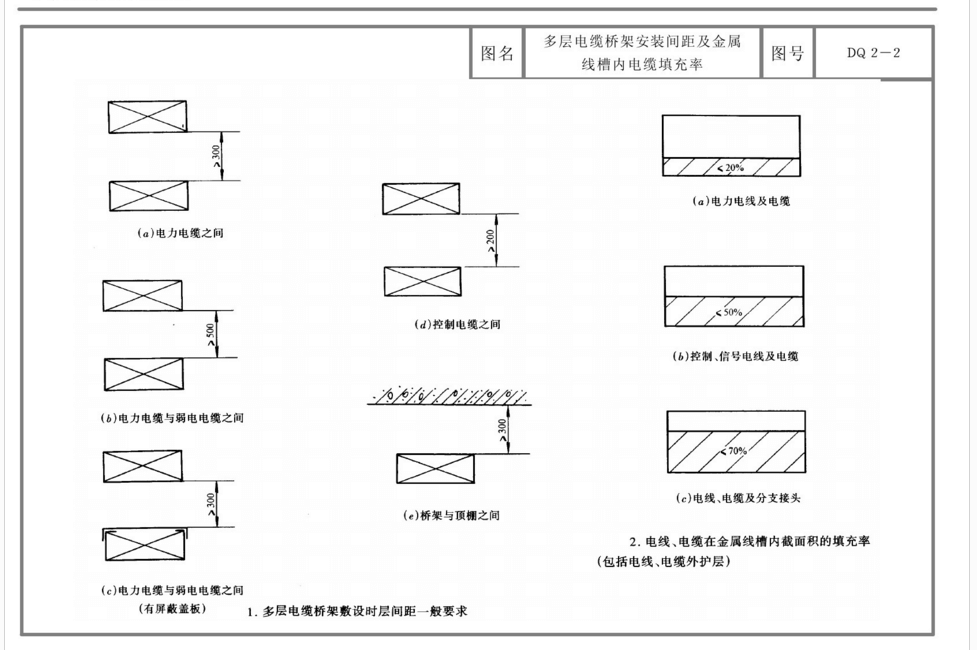

橋架敷設圖

本內容由網友提供，僅供參考
